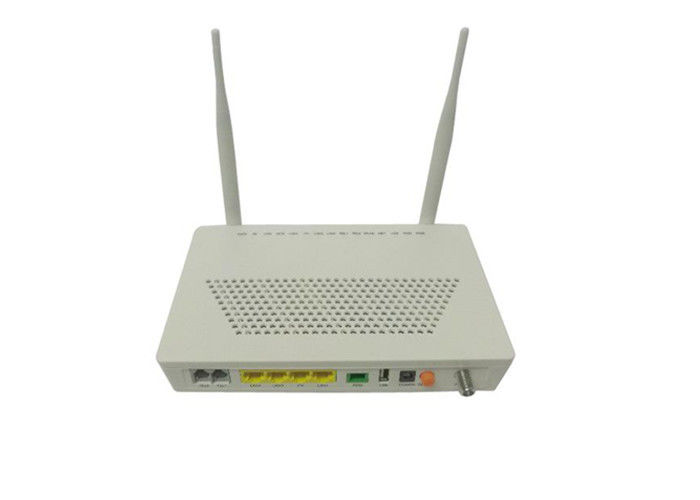

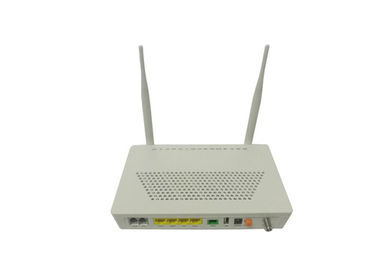

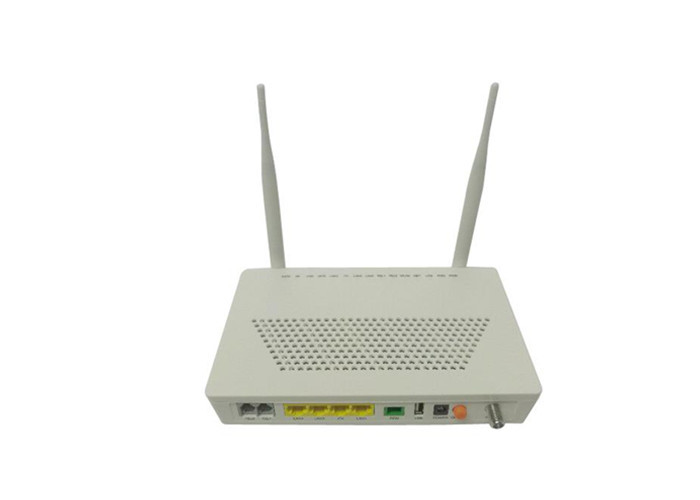

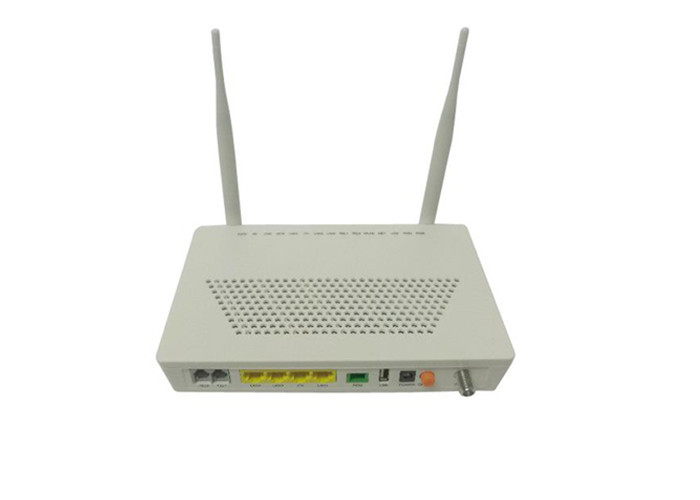

GPON ONT/HGU (4GE+2POTS+WIFI+CATV+USB)
Introduction
Le GPON ONT/HGU est conçu pour répondre à la demande FTTH (Fiber To The Home) et aux services triple play des opérateurs de réseaux fixes. Le boîtier est basé sur la technologie Gigabit GPON mature, qui offre un rapport performance/prix élevé, ainsi que la technologie WiFi 802.11n (2T2R), Layer 2&3 et VoIP de haute qualité. Il est très fiable et facile à entretenir, avec une QoS garantie pour différents services. Il est entièrement conforme aux réglementations techniques telles que ITU-T G.984.x et aux exigences techniques des équipements GPON (version V2.1 et supérieure) de China Telecom.
Fonctionnalités spéciales
- Plug and play, détection automatique intégrée, configuration automatique et technologie de mise à niveau automatique du micrologiciel.
- Fonction de configuration et de maintenance à distance OMCI et TR069 intégrée.
- Prise en charge de VLAN QinQ riches, serveur/relais DHCP et fonction multicast IGMP/MLD snooping.
- Prise en charge de la surveillance diagnostique de l'émetteur-récepteur fibre, désactivation à distance de l'émetteur fibre.
- Entièrement compatible avec les OLT basés sur le chipset Broadcom, etc.
- Prise en charge de la fonction WiFi 802.11n (2T2R).
- Prise en charge de la fonction NAT, Firewall.
- Prise en charge de la double pile IPv4 et IPv6.
- Test de ligne intégré conforme à GR-909 sur POTS.
- Le port WAN prend en charge le mode pont, routeur et mixte pont/routeur.
Paramètres techniques
| Éléments techniques |
Descriptions |
| Chipsets |
Realtek |
| Interface optique |
1 interface GPON, SC monomode/monofibre, débit descendant 2,5 Gbit/s, débit ascendant 1,25 Gbit/s |
| Longueur d'onde optique |
Tx 1310nm, Rx 1490nm,CATV1550nm |
| Interface optique |
SC/APC |
| Sensibilité RX |
< -27dBm @ 1490nm |
| WLAN |
Conforme à IEEE802.11b/g/n, 300 Mbps, 2T2R
une antenne interne et une antenne externe
|
| Débit WLAN |
1000 Mbps @ 40 utilisateurs, 1518 octets, sans cryptage
107 Mbps @ 40 utilisateurs, 512 octets, cryptage
|
| Interface LAN |
4*10/100/1000Mbps
Interfaces Ethernet auto-adaptatives, Full/Half Duplex, connecteurs RJ45
|
| Débit du routeur |
Amont : >390 Mbps @ 1518 octets, Aval : >390 Mbps @ 1522 octets |
| Interface POTS |
2 FXS, connecteurs RJ11 |
| Alimentation CC |
+12V/2A, adaptateur secteur externe CC-CA |
| Bouton |
RST, Alimentation, WiFi, WPS, Paire |
| Consommation électrique |
≤ 15W |
| Condition de fonctionnement |
Température de fonctionnement : -5 ~ +55℃, Humidité de fonctionnement : 10~90 % (sans condensation) |
| Condition de stockage |
Température de stockage : -30 ~ +60℃, Humidité de stockage : 10~90 % (sans condensation) |
| Dimension |
220mm*180mm*35mm (longueur*largeur*hauteur) |
| Poids net |
0,7 Kg |
Fonctions de service de données
- Commutation sans blocage à pleine vitesse.
- Table d'adresses MAC de 2048.
- 64 ID VLAN de plage complète 4095
- Prise en charge de VLAN QinQ, transparent, tag, traduction, trunk, etc.
- Surveillance de port intégrée, mise en miroir de port, limitation de débit de port, SLA de port, etc.
- Prise en charge de la détection automatique de polarité des ports Ethernet (AUTO MDIX).
- QoS IEEE802.1p intégré avec des files d'attente de priorité à quatre niveaux.
- Prise en charge de l'IGMP snooping IPv4 et du MLD snooping IPv6.
- Prise en charge du mode pont, routeur et mixte pont/routeur.
Fonctions de service POTS
- Protocole d'appel : SIP (compatible IMS), compatible de manière transparente avec tous les agents d'appel populaires.
- Intégrer la fonction de battement de cœur et prendre en charge l'agent d'appel actif/de secours.
- Codage vocal : ITU-T G.711/G.723.1(5.3K/6.3Kbit/s)/G.729, négociation automatique avec l'agent d'appel.
- Annulation d'écho dépassant ITU-T G.165/G.168-2002, jusqu'à 128 ms de longueur de queue.
- Prise en charge du fax/modem haut/bas débit, du fax bypass et du fax T38.
- Prise en charge de RFC2833 et RFC2833 redondant, anneaux de différence, authentification MD5, transfert d'appel, appel en attente, appel direct, réveil et toutes sortes de services vocaux à valeur ajoutée.
- Conférence multipartite.
- Test de ligne selon GR-909.
- Attribution d'adresse IP : client PPPoE/DHCP dynamique et IP statique.
- Prise en charge de WEB, CLI, TR069.
- OAM intégré, XML, option DHCP 66 et 67 pour la configuration automatique et la mise à niveau du micrologiciel.
- La perte d'appel est inférieure à 0,01 %.
Fonction de service WiFi
- Intégré 802.11b/g/n, 300 Mbps, 2T2R.
- Prise en charge de 128 connexions.
- Prise en charge des protocoles de sécurité WEP et WPA/WPA2.
Fonction de service CATV
1) Caractéristique de radiofréquence CATV (facultatif)
2) Niveau de sortie 80 dBuv (entrée -6dBm)
3) Plage de fonctionnement AGC 10dB CNR ≥46dB@-6dBm (entrée)
