| Place of Origin: | China |
|---|---|
| Nom de marque: | Opti-s |
| Certification: | CE/ROHS/ISO9001 |
| Model Number: | OS-EPON SFP PX20+ |
| Minimum Order Quantity: | 1 |
| Prix: | negotiable |
| Packaging Details: | 10pcs / box |
| Delivery Time: | 5-8 work days after payment |
| Payment Terms: | T/T;Paypal |

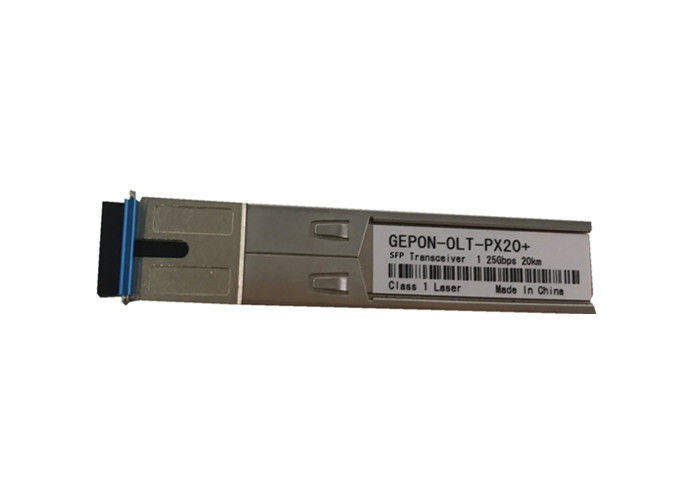

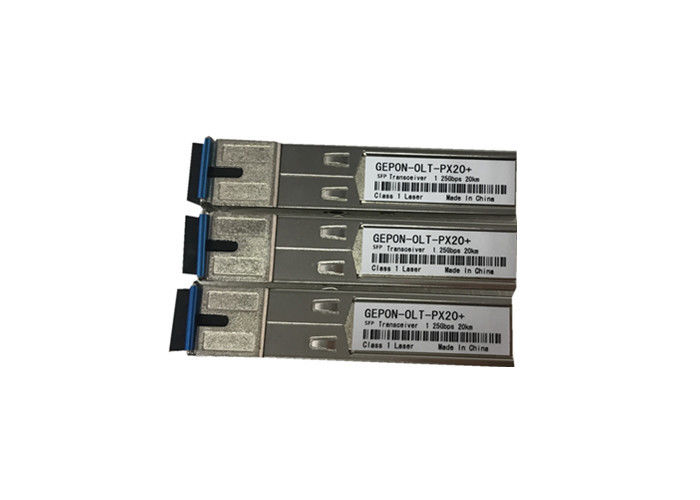

Module SFP optique GEPON / EPON PX20+ OLT Tx1310nm Rx1490nm 20km, SC
fibre unique monomode pour dispositif GEPON OLT.
Caractéristiques du produit
Application
1. 1.25Gb/s 1000Base Ethernet
2. 1.06 Gb/s Fibre Channel
3. Gigabit Ethernet
4. SONET/OC-24
5. Liaisons Fibre Channel
6. Commutateurs et routeurs ATM
Points spéciaux
1. Infrastructure de commutation SONET/SDH
2. Applications XDSL
3. Commutation de périphérie métropolitaine
4. Liaisons WDM GBE
5. Interconnexion d'équipements SONET/SDH
6. Liaisons Fibre Channel
Caractéristiques du produit
1. Liaisons de données jusqu'à 1,25 Gb/s
2. Empreinte SFP enfichable à chaud
3. Prise en charge des fonctions de diagnostic numérique
4. Conforme RoHS et sans plomb
5. Boîtier métallique, pour une EMI plus faible
6. Alimentation unique de 3,3 V
7. Température de fonctionnement : 0°C à 70°C (Standard), -40°C à 85°C (Industriel)
8. Conforme à la spécification MSA SFP
9. Compatible avec SFF-8472
10. Avec DDM
Caractéristiques optiques
| Paramètre | Unité | Min. | Typ. | Max. | ||
| Longueur d'onde centrale TX | nm | 1480 | 1500 | |||
| Largeur spectrale (-20dB) | nm | 1 | ||||
| SMSR | dB | 30 | ||||
| Puissance moyenne lancée | dBm | 5 | 8 | |||
| Puissance moyenne lancée (TX Off) | dBm | -39 | ||||
| Taux d'extinction (Note 1) | dB | 9 | ||||
| Gigue totale TX | UI | 0.43 | ||||
| Temps de montée/descente (20%-80%) | ps | 260 | ||||
| RIN15OMA | dB/Hz | -115 | ||||
| Tolérance de perte de retour optique | dB | -12 | ||||
| Pénalité de l'émetteur et de la dispersion (20km G.652) | dB | 2.3 | ||||
| Masque de l'œil optique TX | Conforme à IEEE Std 802.3ah™-2004 | |||||
| Longueur d'onde de réception | nm | 1260 | 1360 | |||
| Sensibilité (Note 2) | dBm | -33 | ||||
| Surcharge | dBm | -6 | ||||
| Plage dynamique | dB | 25 | ||||
| Temps de stabilisation du seuil du récepteur | ns | 250 | ||||
| Plage dynamique RX (Note 3) | dBm | -30 | -6 | |||
| LOS-Désactivation | dBm | -34 | ||||
| LOS-Activation | dBm | -45 | ||||
| Hystérésis SD | dB | 0.5 | 6 | |||
| Réflectance du récepteur | dB | -12 | ||||
Note :
3, Définition de la plage dynamique RX
Caractéristiques électriques
| Paramètre | Unité | Min. | Typique | Max. |
| Courant d'alimentation | mA | 300 | ||
| Swing différentiel d'entrée de données | mV | 200 | 1600 | |
| Impédance différentielle des données | Ω | 90 | 100 | 110 |
| TTL Entrée -Bas | V | 0 | 0.8 | |
| TTL Entrée -Haut | V | 2.0 | Vcc | |
| TTL Sortie -Bas | V | 0 | 0.4 | |
| TTL Sortie -Haut | V | 2.4 | Vcc | |
| Swing différentiel de sortie de données | mV | 400 | 1600 | |
| Temps d'activation de la perte de signal | ns | 500 | ||
| Temps de désactivation de la perte de signal | ns | 500 |
