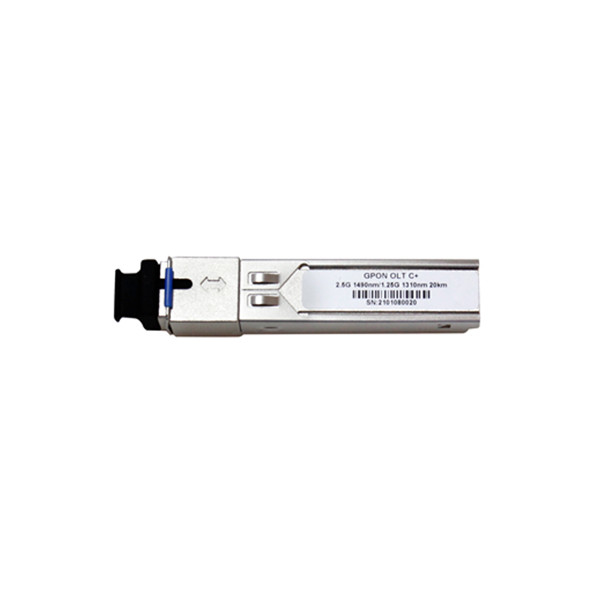

Name: GPON OLT C++ PON Module, TX 1490nm 2.488Gbps RX 1310nm 1.244Gbps MAX Distance de 20KM compatible avec le Huawei zte fibrehome
Brand: Opti-Solution
SKU: GPON OLT C++
Availability: InStock

Détail Infomation

Launched Power:	7-8dBm	Distance:	Pon Module For SFP is 20km

Description de produit

Description du produit

GPON OLT C++, 20km, TX 1490nm 2.488Gbps, RX 1310nm 1.244Gbps, SFP, BIDI SC / UPC

Caractéristiques du produit

Soutenir l'UIT-T G.984.2 Application GPON OLT en C++
Liens de données bidirectionnels à fibre simple avec des fréquences symétriques de 2,488 Gbps Tx et de 1,244 Gbps Rx
Émetteur en mode continu de 1490 nm avec DFB LD
Récepteur en mode burst de 1310 nm avec APD-TIA
Interface à deux fils pour la surveillance de diagnostic numérique intégrée
Réserver le récepteur, détecter le signal, indiquer la fonction RSSI (RESET, RX_SD, RSSI)
Package SFP avec interface optique du récipient SC/UPC
Énergie unique +3,3 V
Température de fonctionnement de 0 à 70°C
Conformité à la directive RoHS6

Application du projet
GPON OLT de classe C+
FTTx

Condition de fonctionnement

Paramètre	Unité	Je ne sais pas.	Typique	Je suis désolée.
Température de stockage	°C	- Quarante		85
Température de cas d'opération pour C-temp	°C	0		70
Humidité relative de fonctionnement	%	5		95
Voltage de l'alimentation électrique	V	3.15	3.3	3.45
Courant d'alimentation	- Je ne sais pas			600
Taux de bits pour Tx	Le taux de débit	2.488
Taux de bits pour Rx	Le taux de débit	1.244

Caractéristiques
Toutes les performances sont spécifiées à température et conditions de travail complètes

Paramètre	Unité	Je ne sais pas.	Typique	Je suis désolée.
Émetteur
TX Longueur d'onde centrale	Nm	1480	1490	1500
Largeur spectrale (-20 dB)	Nm			1
Ratio de suppression en mode latéral (RSSL)	dB	30
Le pouvoir moyen lancé	dBm	7		9
Puissance moyenne lancée (TX désactivée)	dBm			- 45 ans.
Taux d'extinction	dB	8.2
Tolérance à la perte de retour optique	dB	- 12 ans
Sanction pour émetteur et dispersion	dB			1
Masque d'émetteur²³- 1@2.488G)	Conforme à l'UIT-T G.984.2
Récepteur
Reçoit la longueur d'onde	Nm	1290	1310	1330
Sensitivité (PRBS2)²³- 1@1.244G, ER=10, BER<10^{- 10 ans})	dBm			- 30 ans
Surcharge (PRBS2)²³- 1@1.244G, ER=10, BER<10^{- 10 ans})	dBm	- 12 ans
Plage dynamique du récepteur	dB	15
Seuil de dommages pour le destinataire	dBm	5
Le niveau d'affirmation SD	dBm			- 33 ans
SD Niveau de désactivation	dBm	- 45 ans.
Hystérésis SD	dB	0.5		6
Isolement du filtre WDM à 1550 nm	dB	38
Isolement du filtre WDM à 1650 nm	dB	35
Caractéristiques de l'interface électrique
Différentiel d'oscillation d'entrée de données/TX	MV	200	-	2000
Différentiel d'oscillation de sortie de données/RX	MV	400		1600
Impédance différentielle de date	Oh	90	100	110
Produit LVTTL élevé	V	2.4		Vcc
Faible débit LVTTL	V	0		0.4
L'entrée LVTTL est élevée	V	2.0		Vcc + 0.3
LVTTL faible entrée	V	0		0.8
Caractéristiques du calendrier
Temps de garde (Tg)	ns	25.6
Réinitialiser la largeur d'impulsion (Tr)	ns			12.8
Réinitialiser le délai (Trd)	ns			12.8
Temps de préambule du récepteur (Tp)	ns			140
Temps d'affirmation SD (TSDA)	ns			100
SD Temps de dépréciation (TSDD)	ns			12.8
Délai de déclenchement de la RSSI (Ttd)	ns	25
Largeur d'impulsion de déclenchement RSSI (Tw)	ns	500
Délai d'attente interne I2C (Twait)	Nous			500

Place of Origin:	China
Nom de marque:	Opti-S
Certification:	CCC;ISO90001
Model Number:	GPON OLT C++

Minimum Order Quantity:	1PCS
Prix:	negotiable
Payment Terms:	T/T
