| Place of Origin: | China |
|---|---|
| Nom de marque: | Opti-S |
| Certification: | ISO9001 |
| Model Number: | OS-EDFA04 |
| Minimum Order Quantity: | 1PCS |
| Prix: | negotiable |
| Delivery Time: | 5-8 workdays after payment |
| Payment Terms: | T/T |
| Output powers rang: | 4*17, 4*19, 4*21dBm optional | Optical Wavelength: | 1540 ~1560nm |
|---|---|---|---|
| Output optical power adjustable: | -3~0dB |
1,Aperçu

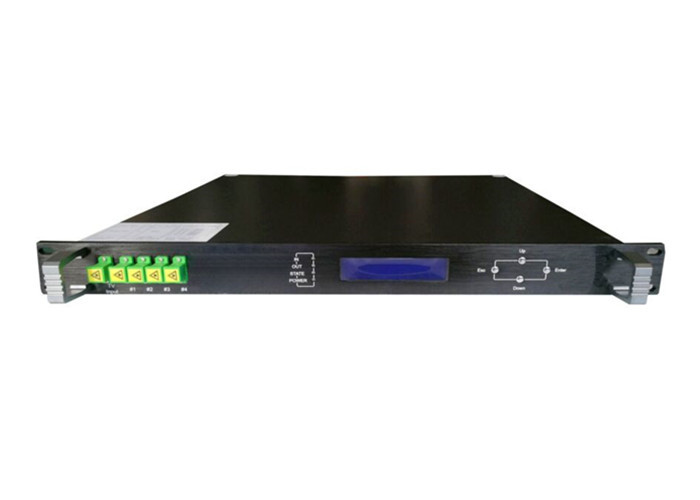

L'OS-EDFA04 est un amplificateur à fibre dopée à l'erbium et à l'ytterbium (YEDFA) conçu pour une utilisation dans les applications CATV, FTTX et HFC. Il est optimisé pour une longueur d'onde de 1550 nm et est logé dans un boîtier rack 1U de 19 pouces. Le produit est suffisamment flexible pour répondre à toutes les exigences des applications CATV, FTTX et HFC. L'appareil utilise un laser PUMP et un circuit haute performance (incluant ACC et APC) et la puissance optique de sortie est réglable et flexible pour le budget de perte de liaison réseau. L'EDFA-04 fournit également des moniteurs et des alarmes associées pour toutes les caractéristiques vitales. L'état et la gestion de l'appareil peuvent être surveillés et gérés soit à partir de l'écran LCD du panneau avant et du Web, soit à distance via le NMS SNMP basé sur Ethernet. L'appareil prend également en charge plusieurs sorties optiques grâce au répartiteur PLC intégré, ce qui minimise les coûts d'investissement.
2,Caractéristiques
3,Paramètres
| Description | Unité | Valeur | Conditions / Notes |
| Spécifications optiques EDFA | |||
| Connecteur fibre | nm |
Entrée TV : 1550nm COM : 1550/1490/1310nm SC/APC |
OLT : 1310/1490nm SC/UPC |
| Longueur d'onde optique | nm | 1540 ~1560 | |
| Puissance d'entrée | dBm | 0~+10 (1550nm) | Recommandé ≥3dBm |
| Puissance de sortie | dBm | 4*17,4*19,4*21 | |
| Courant de polarisation du laser | Pompe |
4*17dBm 1800mA±200mA @+6dBm en entrée |
Plage d'alarme : >1000mA,<2800mA |
|
Courant de polarisation du laser
|
Pompe |
4*19dBm 2000mA±200mA @+6dBm en entrée |
Plage d'alarme : >1000mA,<3000mA |
| Courant de polarisation du laser | Pompe |
4*21dBm 2500mA±200mA @6dBm en entrée |
Plage d'alarme : >1500Ma,<3500mA |
| Stabilité de la puissance optique de sortie | max 0.5 | 0.1 | @+6dBm en entrée |
| Chiffre de bruit | max 0.5 | 4 (max 5.8) | @+6dBm en entrée |
|
Isolation (Entrée/Sortie) |
max 0.5 | 30 | |
|
Perte de retour (Entrée/Sortie) |
max 0.5 | 55 | |
|
Gain dépendant de la polarisation dB |
max 0.5 | Interface de communication | |
|
ps max 0.5 |
Spécifications électriques | Interface de communication | |
| RJ45 | |||
| Prise en charge du Web et du NMS SNMP | Tension d'entrée | VAC | |
| 90-265 | +12/-48 V DC (en option) | Consommation | W |
| 40 maximum | Fusible | A | |
| 2 | Connecteur | CEI | |
| Connecteur d'alimentation mâle | Spécifications environnementales | Température de fonctionnement | |
| ℃ | |||
| -5 ~50 | Humidité de stockage | ℃ | |
| -20 ~85 | Humidité de stockage | RH% | |
| ≤95 | Pas de condensation | Spécifications mécaniques | Dimensions (LxlxH) |
| mm | |||
| 483 ´ 422 ´ 44 | Carton : 590 ´ 590 ´ 200 | Poids | kg |
| < 6 | Montage | Rack EIA 19”, Rack 1U | |
| ————Schéma | |||
