| Place of Origin: | China |
|---|---|
| Nom de marque: | Opti-S |
| Certification: | ISO9001 |
| Model Number: | OS-EDFA32(W) |
| Minimum Order Quantity: | 1pcs |
| Prix: | negotiable |
| Delivery Time: | 5-8 word days after payment |
| Payment Terms: | T/T |
| Standard Size: | 19 inch 2U Rack YEDFA | Output powers rang: | 32*16, 32*19,32*22dBm |
|---|---|---|---|
| Output optical power adjustable: | -3~0dB |
1,Aperçu

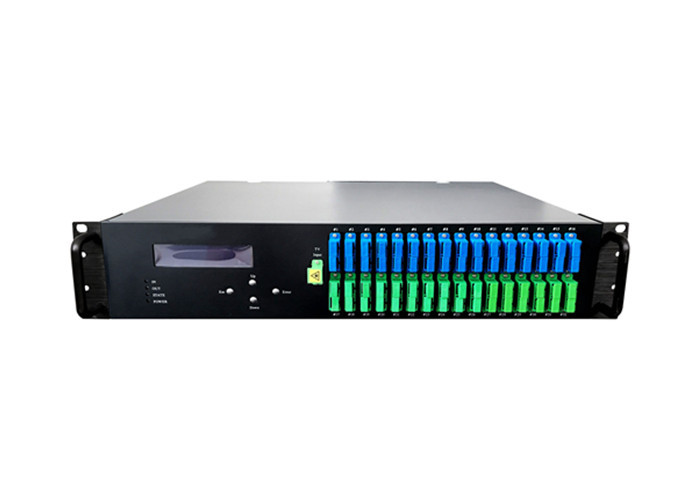

L'OS-EDFA32 avec WDM est un amplificateur à fibre dopée à l'erbium et à l'ytterbium (YEDFA) conçu pour être utilisé dans les applications CATV, FTTX et HFC. Il est optimisé pour une longueur d'onde de 1550 nm et est logé dans un boîtier de rack de 19 pouces 2U. Le produit est suffisamment flexible pour répondre à toutes les exigences des applications CATV, FTTX et HFC. L'appareil choisit un laser PUMP et un circuit haute performance (incluant ACC et APC) et la puissance de sortie optique est réglable et flexible pour le budget de perte de liaison réseau. Le produit EDFA avec WDM fournit également des moniteurs et des alarmes associées pour toutes les caractéristiques vitales. L'état et la gestion de l'appareil peuvent être surveillés et gérés à partir de l'écran LCD du panneau avant et du Web ou à distance via le NMS SNMP basé sur Ethernet. L'appareil prend également en charge plusieurs sorties optiques grâce au séparateur PLC intégré et au multiplexeur optique FWDM (1310nm1490nm) pour les applications réseau Triple-play FTTX.
2,Caractéristiques
3,Paramètres
| Description | Unité | Valeur | Conditions / Notes |
| Spécifications optiques EDFA | |||
| Connecteur fibre | nm |
Entrée TV : 1550nm COM : 1550/1490/1310nm SC/APC |
OLT : 1310/1490nm SC/UPC |
| Longueur d'onde optique | nm | 1540 ~1560 | |
| Puissance d'entrée | dBm | 0~+10 (1550nm) | Recommandé ≥3dBm |
| Puissance de sortie | dBm |
32*16 32*19 32*22 |
|
| Courant de polarisation laser | Pompe |
16*16dBm 2300mA±200mA @+6dBm en entrée |
Plage d'alarme : Hors de 1000mA~3300mA |
|
Courant de polarisation laser
|
Pompe |
16*19/32*16dBm 3300mA±200mA @+6dBm en entrée |
Plage d'alarme : Hors de 1500mA~4800mA |
| Courant de polarisation laser | Pompe |
16*22/32*19dBm 3100mA±200mA @6dBm en entrée |
Plage d'alarme : Hors de 1800mA~4600mA |
| Stabilité de la puissance optique de sortie | dB | 0.1 | @+6dBm en entrée |
| Chiffre de bruit | dB | 4 (max 5.8) | @+6dBm en entrée |
|
Isolation (Entrée/Sortie) |
dB | 30 | |
|
Perte de retour (Entrée/Sortie) |
dB | 55 | |
|
Polarisation Gain dépendant |
dB | max 0.5 | |
|
Mode de polarisation Dispersion |
ps | max 0.5 | |
| Spécifications électriques | |||
| Interface de communication | RJ45 | Prise en charge du Web et du NMS SNMP | |
| Tension d'entrée | VAC | 90-265 | +12/-48 V DC (optionnel) |
| Consommation | W | 50 maximum | 8/16/32*16/19, 8/16*22 |
| 100 maximum | 32*22 | ||
| Fusible | A | 2 | |
| Connecteur | CEI | Connecteur d'alimentation mâle | |
| Spécifications environnementales | |||
| Température de fonctionnement | ℃ | -5 ~50 | |
| Température de stockage | ℃ | -20 ~85 | |
| Humidité de stockage | RH% | ≤95 | Pas de condensation |
| Spécifications mécaniques | |||
| Dimensions (LxlxH) | mm | 483 ´ 422 ´ 88 | Carton : 590 ´ 590 ´ 200 |
| Poids | kg |
Poids net 11.5 poids brut : 14.8 |
8/16 ports |
|
Poids net 11.7 poids brut : 15 |
32 ports | ||
| Montage | Rack EIA 19”, Rack 2U | ||
