| Place of Origin: | China |
|---|---|
| Nom de marque: | Opti-S |
| Certification: | ISO9001 |
| Model Number: | OS-EDFA16(W) |
| Minimum Order Quantity: | 1pcs |
| Prix: | negotiable |
| Delivery Time: | 5-8 word days after payment |
| Payment Terms: | T/T |
| Standard Size: | 19 inch 2U Rack YEDFA | Output powers rang: | 16*16, 16/*19, 16*22dBm |
|---|---|---|---|
| Output optical power adjustable: | -3~0dB |
1,Vie d'ensemble

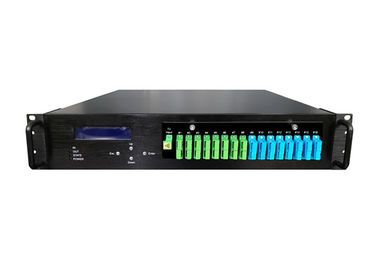

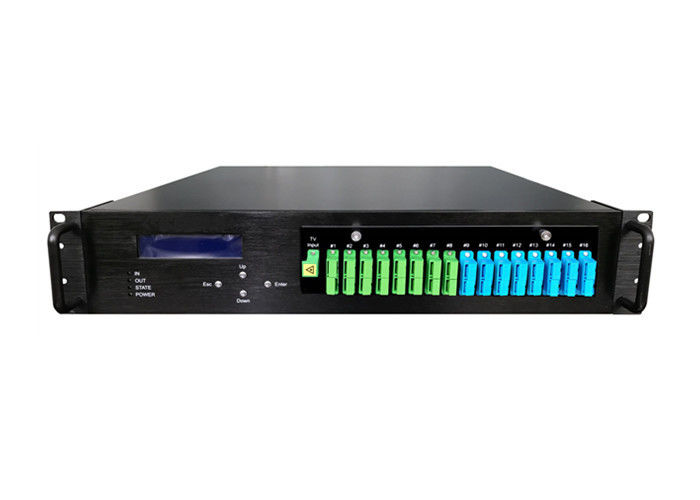

Les OS-EDFA16 avec amplificateurs de fibres dopées à Ytterbium et à Erbium (YEDFA) sont conçus pour une utilisation dans les applications CATV, FTTX et HFC.Il est optimisé pour une longueur d'onde de 1550 nm et est emballé dans un boîtier de rack de 2U 19 poucesLe produit est suffisamment flexible pour répondre à toutes les exigences des applications CATV, FTTX et HFC.L'appareil choisit un laser et un circuit PUMP haute performance (incluant ACC et APC) et la puissance de sortie optique est réglable et flexible pour le budget de perte de liaison réseauLe produit fournit également des moniteurs et des alarmes associées pour toutes les caractéristiques vitales.L'état et la gestion de l'appareil peuvent être surveillés et gérés soit à partir de l'écran LCD du panneau avant & Web ou à distance via Ethernet basé sur SNMP NMSL'appareil prend également en charge plusieurs sorties optiques par un séparateur PLC intégré et un multiplexeur optique FWDM (1310nm1490nm) pour les applications réseau FTTX à triple lecture.
2Caractéristiques
3,Je suis désolée.Paramètres
| Définition | Unité | Valeur | Conditions / Notes |
| Spécifications optiques de l'EDFA | |||
| Connecteur à fibres | Nm |
Entrée de télévision:1550 nm Proposition modifiée par la Commission |
Le nombre de fois où les données sont utilisées est supérieur à: |
| Longueur d'onde optique | Nm | 1540 à 1560 | |
| Puissance d'entrée | dBm | 0 à + 10 (1550 nm) | Recommander ≥ 3 dBm |
| Puissance de sortie | dBm |
16*16 16*19 16*22 |
|
| Courant de biais laser | Pompes |
16*16 dBm Pour les appareils à combustion interne @ + 6 dBm d'entrée |
Portée de l'alarme: hors Pour les appareils à commande numérique |
|
Courant de biais laser
|
Pompes |
16*19/32*16 dBm Pour les appareils à commande numérique @ + 6 dBm d'entrée |
Portée de l'alarme: hors Pour les appareils à commande numérique |
| Courant de biais laser | Pompes |
16*22/32*19 dBm Pour les appareils à commande numérique Entrée @6dBm |
Portée de l'alarme: hors Pour les appareils à commande numérique |
| Stabilité de la puissance optique de sortie | dB | 0.1 | @+6dBm Entrée |
| Figure du bruit | dB | 4 (max. 5,8) | @+6dBm Entrée |
|
Isolement (Entrée/sortie) |
dB | 30 | |
|
Perte de rendement (Entrée/sortie) |
dB | 55 | |
|
Polarisation Gains dépendants |
dB | au maximum 0.5 | |
|
Mode de polarisation Dispersion |
ps | au maximum 0.5 | |
| Spécifications électriques | |||
| Interface de communication | RJ45 | Prise en charge du Web et du SNMP NMS | |
| Voltage d'entrée | VAC | 90 à 265 | Le système de freinage doit être équipé d'un dispositif de freinage. |
| Consommation | W | 50 au maximum | 8/16/32*16/19, 8/16*22 |
| 100 au maximum | 32*22 | ||
| Fuseau | Une | 2 | |
| Connecteur | IEC | Connecteur d'alimentation mâle | |
| Spécifications environnementales | |||
| Température de fonctionnement | °C | -5 ~ 50 | |
| Température de stockage | °C | -20 à 85 | |
| Humidité de stockage | RH% | ≤ 95 | Pas de condensation |
| Spécifications mécaniques | |||
| Dimension (LxWxH) | mm | 483'422'88 | Carton: 590'590'200 |
| Le poids | en kg |
Poids net 11.5 Poids brut:14.8 |
Port 8/16 |
|
Poids net 11.7 Poids brut:15 |
Port 32 | ||
| Montage | 19 ̊ étagère EIE, étagère 2U | ||
