| Place of Origin: | China |
|---|---|
| Nom de marque: | Opti-S |
| Certification: | ISO9001 |
| Model Number: | OS-EDFA04(W) |
| Minimum Order Quantity: | 1pcs |
| Prix: | negotiable |
| Delivery Time: | 5-8 worddays after payment |
| Payment Terms: | T/T |
| Output powers rang: | 4*17, 4*19, 4*21dBm optional | Output optical power adjustable: | -3~0dB |
|---|---|---|---|
| Standard size: | 19 inch 1U Rack YEDFA |
1,Aperçu

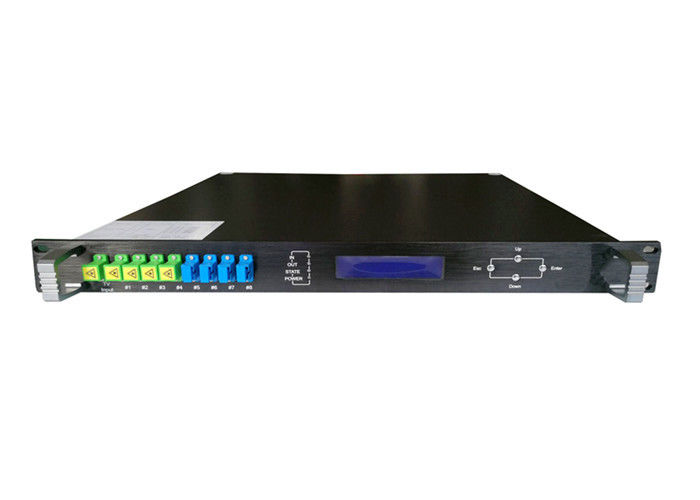

OS-EDFA04(W) est un amplificateur à fibre dopée à l'erbium et à l'ytterbium (YEDFA) conçu pour être utilisé dans les applications CATV, FTTX et HFC. Il est optimisé pour une longueur d'onde de 1550 nm et est logé dans un rack 1U de 19 pouces. Le produit est suffisamment flexible pour répondre à toutes les exigences des applications CATV, FTTX et HFC. L'appareil choisit un laser PUMP et un circuit haute performance (incluant ACC et APC) et la puissance de sortie optique est réglable et flexible pour le budget de perte de liaison réseau. Il est également doté de produits WDM qui fournissent des moniteurs et des applications associées &Web ou à distance via Ethernet basé sur SNMP NMS. L'appareil prend également en charge plusieurs sorties optiques grâce à un séparateur PLC intégré, ce qui minimise les coûts d'investissement.
2,Caractéristiques
3,Paramètres
| Description | Unité | Valeur | Conditions / Notes |
| Spécifications optiques EDFA | |||
| Connecteur fibre | nm |
Entrée TV : 1550nm COM : 1550/1490/1310nm SC/APC |
OLT : 1310/1490nm SC/UPC |
| Longueur d'onde optique | nm | 1540 ~1560 | |
| Puissance d'entrée | dBm | 0~+10 (1550nm) | Recommandé ≥3dBm |
| Puissance de sortie | dBm | 4*17,4*19,4*21 | |
| Courant de polarisation du laser | Pompe |
4*17dBm 1800mA±200mA @+6dBm en entrée |
Plage d'alarme : >1000mA,<2800mA |
|
Courant de polarisation du laser
|
Pompe |
4*19dBm 2000mA±200mA @+6dBm en entrée |
Plage d'alarme : >1000mA,<3000mA |
| Courant de polarisation du laser | Pompe |
4*21dBm 2500mA±200mA @6dBm en entrée |
Plage d'alarme : >1500Ma,<3500mA |
| Stabilité de la puissance optique de sortie | dB | 0.1 | @+6dBm en entrée |
| Chiffre de bruit | dB | 4 (max 5.8) | @+6dBm en entrée |
|
Isolation (Entrée/Sortie) |
dB | 30 | |
|
Perte de retour (Entrée/Sortie) |
dB | 55 | |
|
Polarisation Gain dépendant |
dB | max 0.5 | |
|
Mode de polarisation Dispersion |
ps | max 0.5 | |
| Spécifications électriques | |||
| Interface de communication | RJ45 | Prise en charge de Web et SNMP NMS | |
| Tension d'entrée | VAC | 90-265 | +12/-48 V DC (en option) |
| Consommation | W | 40 maximum | |
| Fusible | A | 2 | |
| Connecteur | CEI | Connecteur d'alimentation mâle | |
| Spécifications environnementales | |||
| Température de fonctionnement | ℃ | -5 ~50 | |
| Température de stockage | ℃ | -20 ~85 | |
| Humidité de stockage | RH% | ≤95 | Pas de condensation |
| Spécifications mécaniques | |||
| Dimensions (LxlxH) | mm | 483 ´ 422 ´ 44 | Carton : 590 ´ 590 ´ 200 |
| Poids | kg | < 6 | |
| Montage | Rack EIA 19”, Rack 1U | ||
